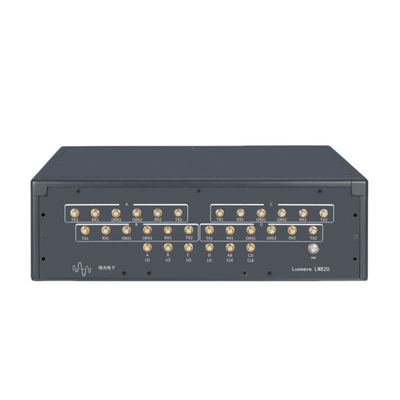

Le Luowave LW820 est un appareil cohérent radio universel à haute performance à haute performance à 8 canaux entièrement développé par Wuhan Luowave Electronics Co., Ltd.Construit sur la plateforme ADRV9009 et Xilinx UltraScale+ ZU11EG, il fonctionne sur une plage de fréquences comprise entre 75 MHz et 6 GHz, avec une bande passante instantanée maximale de 200 MHz par canal.Utilisation de mécanismes de gestion de l'horloge et de traitement synchronisé des signaux, le Luowave LW820 offre une cohérence de phase et des performances de collaboration exceptionnelles, ce qui le rend idéal pour les systèmes de communication sans fil complexes tels que les réseaux 5G,traitement des signaux radar, les communications par satellite et la direction du spectre spatial.

Caractéristiques

• À bord du Xilinx Zynq UltraScale+ MPSoC ZU11EG
• La puce RF ADRV9009 d'ADI, portée RF: 75 MHz 6 GHz
• 8 TX et 8 RX, largeur de bande instantanée: jusqu'à 200 MHz par chaîne
• Synchronisation de phase multi-appareils: déviation de cohérence de phase < 1°, répondant à des exigences strictes pour les communications 5G, la détection radar et d'autres applications critiques en phase
• Prise en charge de l'expansion de la bande passante: permet le déploiement rapide de systèmes à ondes millimétriques
• Interfaces à haute vitesse: Gigabit Ethernet et PCIe pour le transfert de données à haut débit
• Prise en charge de l'interface universelle GPIO et de la capacité de débogage JTAG
• Prise en charge de la référence d'horloge externe et de la référence d'heure PPS

Diagramme de bloc

Environnement de développement

Prise en charge de plusieurs logiciels et frameworks de développement, y compris GNU Radio, LabVIEW, MATLAB, etc.,qui peut répondre à diverses exigences allant du développement rapide de prototypes au traitement en temps réel haute performance.

Test de synchronisation de phase

Le Luowave LW820 contient 4 pièces d'ADRV9009. Il a non seulement un mécanisme de synchronisation de phase multi-puce, mais intègre également une fonction d'étalonnage numérique.pouvant effectuer l'étalonnage de phase sur les circuits internesDans les scénarios où plusieurs puces travaillent en collaboration et où un traitement de signal complexe est impliqué, les puces peuvent être utilisées pour la synchronisation de phase.Le Luowave LW820 peut maintenir de manière stable et précise la synchronisation de phase, répondant aux exigences d'application strictes en matière de synchronisation de phase dans les communications 5G, la détection radar, etc., et améliorant efficacement les performances globales du système.L'écart de cohérence de synchronisation de phase peut atteindre 1°.
