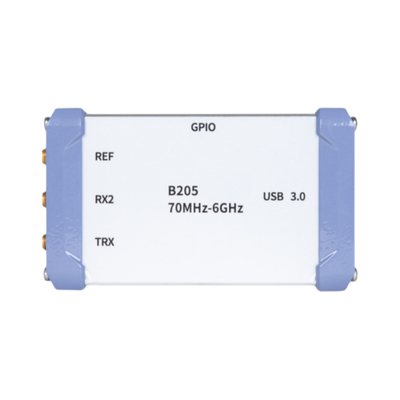

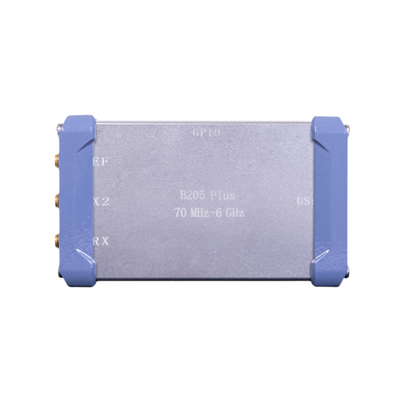

Ettus USRP B205 Compatible Spartan-6 FPGA AD9364 RF 70 MHz-6 GHz 56 MHz BW 1 canal USB 3.0 USRP Dispositif radio défini par logiciel

Name: Ettus USRP B205 Compatible Spartan-6 FPGA AD9364 RF 70 MHz-6 GHz 56 MHz BW 1 canal USB 3.0 USRP Dispositif radio défini par logiciel
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Nom De Marque:	Luowave
Numéro De Modèle:	USRP-LW B205
Prix:	$1,650.00

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de fréquences:

70 gigahertz MHz-6

Bandwidth:

56 MHz Each

Channel:

1T1R

Connecteur:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Taille:

9.7 × 6,1 × 1,6 cm

Mettre en évidence:

6 GHz USRP-LW B205

Spartan-6 FPGA USRP-LW B205

1ère chaîne USRP-LW B205

Description du produit

Résumé

L'USRP-LW B205 est une plateforme de radio définie par logiciel (SDR) compacte de qualité industrielle.programmeable optionnel Xilinx Spartan-6 FPGA et utilise le circuit intégré RF AD9364 d'ADI pour son front-end de transmission, ce qui en fait un émetteur-récepteur 1T1R économique.

Caractéristiques

La gamme de fréquences RF couvre 70 MHz à 6 GHz
Prise en charge d'une bande passante maximale en temps réel de 56 MHz et d'un taux d'échantillonnage de référence de 61,44 ms/s
L'appareil est équipé d'un système de réglage de la fréquence.
Le UHD open source prend en charge divers frameworks
Requiert une prise en charge de la version de pilote UHD 4.0 ou ultérieure

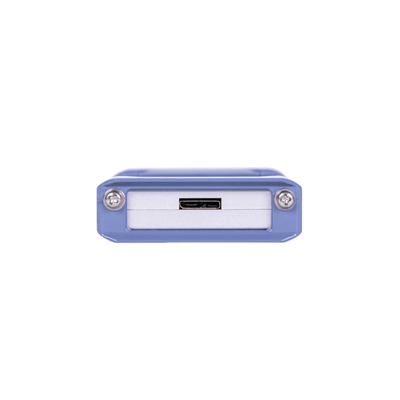

Prise en charge de la connexion USB 3.0 haute vitesse, alimentation USB

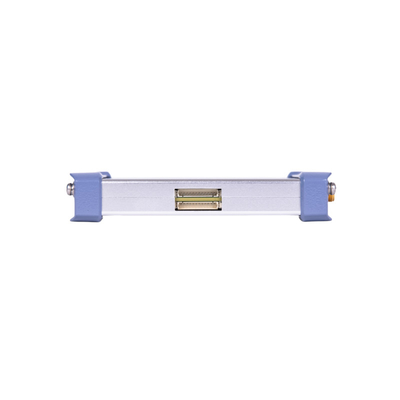

Interface commune GPIO et capacités de débogage JTAG
Prise en charge de l'horloge de référence de 10 MHz ou de la synchronisation PPS
Prise en charge de Xilinx VIVADO/2019.2 et versions antérieures
Idéal pour l'éducation, la recherche et les applications de communication sans fil légères

Outils de développement soutenus

Radio GNU
Matlab
UHD
Vue de laboratoire

Les spécifications

Voltage continu d'entrée	5V	Taux d'échantillonnage ADC (max)	61.44 MSps
PII3	-21 dBm	Résolution de l'ADC	12 bits
Puissance de sortie	> 10 dBm	Taux d'échantillonnage DAC	61.44 MSps
Figure du bruit	Pour les appareils de surveillance	Résolution du CAD	12 bits
Précision de l'oscillateur local	± 2,0 ppm	Taux de transfert maximal avec l'hôte (16b)	61.44 MSps
Taille	spartan6: 9,7 × 6,1 × 1,6 cm	Le poids	spartan6: 0,115kg

Comparaison des DTS USRP

R/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	Le modèle USRP-LW B205 (module)	USRP-LW B205 (plateforme)
En photo
Plage de fréquences	DC-6GHz	3 MHz à 6 GHz	10 MHz à 6 GHz	DC-6GHz	70 MHz à 6 GHz
Le tableau de bord RF	Soutenir deux filiales	Deux plateaux intégrés (non remplaçables)	Deux plateaux intégrés (non remplaçables)	Soutenir une filiale	Non supporté
Max. largeur de bande	160 MHz chacune	200 MHz chacune	100 MHz chacune	Largeur de 8 bits:80 MHz chacune Largeur de 16 bits:25 MHz chacun	56 MHz chacune
Les canaux N°.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
Le numéro d'enregistrement	Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 14 bits, taux d'échantillonnage configurable: 184.32, 200 MS/s Les DAC: AD9146 16 bits, vitesse maximale d'échantillonnage de 800 MS/s	Les dépôts doivent être effectués à l'aide d'un système de dépôt de données. Taux d'échantillonnage configurables de 14 bits: 200, 245,76 et 250 ms/s Les DAC:DAC37J82 Taux d'échantillonnage configurable de 16 bits: 200, 245,76 et 250 ms/s	AD9371 ADC: 16 bits, taux d'échantillonnage configurables: 122.88, 125 et 153,6 MS/s DAC: 14 bits, taux d'échantillonnage configurables: 122.88, 125 et 153,6 MS/s	Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 14 bits 100 ms/s Les DAC:AD9777 16 bits 400 ms/s	AD9361 ADCs:12-bit 61,44 ms/s DACs:12-bit 61,44 ms/s		AD9364 Les ADC: 12 places 61,44 ms/s DACs: 12 places à 61,44 ms/s
Modèle FPGA	Je suis désolée.	Le Xilinx Zynq-7100 SoC est un FPGA	Le Xilinx Zynq-7100 SoC est un FPGA	Le Xilinx Spartan XC3SD3400A est un appareil qui est utilisé pour le traitement de l'eau.	Le Xilinx Zynq 7020 SoC est un FPGA.	Le Xilinx Spartan 6 XC6SLX150	Le Xilinx XC7AT200	Xilinx Artix 7 est utilisé
Interface de données	Je suis gigue Le port,le port 10GbE, Le code de l'entreprise	Je suis gigue Le port,le port 10GbE, Le nombre de points d'interférence est déterminé par le nombre de points d'interaction. Une clé USB. micro-États-Unis	Je suis gigue Le port,le port 10GbE, A-USB, micro-USB	Port Ethernet Gigabit	Un port Ethernet, une clé USB2.0	Une clé USB 3.0
Taille (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Prix unitaire	9999	23999	17999	3699	5999	2199	2199	599
