ETTUS USRP X440 USRP SDR compatible, 8 canaux, cohérent en phase, Xilinx Zynq UltraScale+ MPSoC, appareil radio défini par logiciel USRP

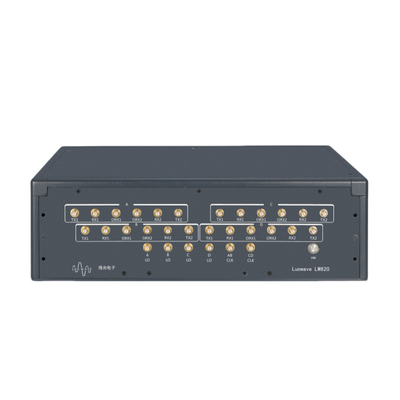

Développé entièrement par Wuhan Luowave Electronics, le Luowave LW820 représente une solution SDR cohérente à 8 canaux,intégrant l'émetteur-récepteur RF ADRV9009 d'ADI et le SoC Xilinx UltraScale+ ZU11EG pour des performances supérieures de traitement du signalOpérant sur 75 MHz à 6 GHz avec une bande passante instantanée de 200 MHz par canal, cette plate-forme assure un écart de phase ultra-faible (<1°) sur plusieurs unités, ce qui la rend idéale pour la 5G/6G, le radar,télécommunications, et les applications de détection du spectre.

Caractéristiques

✔ Un noyau de traitement hautement performant

• Xilinx ZU11EG MPSoC pour le traitement en bande de base en temps réel
• ADI ADRV9009 RFIC permettant le fonctionnement à large bande (75 MHz ∼6 GHz)

✔ Cohérence sur plusieurs canaux

• Chaîne 8Tx/8Rx avec un alignement de phase entre les appareils inférieur à 1°
• Prend en charge la synchronisation de l'horloge de référence externe et du PPS

✔ Architecture RF évolutive

• Élargissement de la bande passante pour l'intégration des systèmes mmWave
• BW instantané de 200 MHz par canal pour les signaux à large bande

✔ Interfaces de données à grande vitesse

• PCIe et Gigabit Ethernet pour le streaming à haut débit
• GPIO & JTAG pour le contrôle et le débogage du matériel

✔ Appui à l'écosystème logiciel

• Compatible avec GNU Radio, MATLAB, LabVIEW
• API flexible pour le développement d'algorithmes DSP personnalisés

Diagramme de bloc

Compatibilité des logiciels

Prend en charge GNU Radio, LabVIEW, MATLAB et d'autres frameworks de développement.

Test de synchronisation de phase

Le Luowave LW820 contient 4 pièces d'ADRV9009. Il a non seulement un mécanisme de synchronisation de phase multi-puce, mais intègre également une fonction d'étalonnage numérique.pouvant effectuer l'étalonnage de phase sur les circuits internesDans les scénarios où plusieurs puces travaillent en collaboration et où un traitement de signal complexe est impliqué, les puces peuvent être utilisées pour la synchronisation de phase.Le Luowave LW820 peut maintenir de manière stable et précise la synchronisation de phase, répondant aux exigences d'application strictes en matière de synchronisation de phase dans les communications 5G, la détection radar, etc., et améliorant efficacement les performances globales du système.L'écart de cohérence de synchronisation de phase peut atteindre 1°.
