Détails sur le produit:
|
| Surligner: | module d'onde millimétrique de 15W TDD,système d'onde millimétrique de 15W TDD,Système d'onde millimétrique de TDD |
||
|---|---|---|---|
Les ondes millimétriques ont un large éventail d'applications dans les communications, le radar, la télédétection, l'astronomie et d'autres domaines. Pendant que la construction 5G est en plein rendement, avec le gel de la version R16, les gens se concentrent graduellement sur les technologies clé à la prochaine étape de 5G. Parmi elles, y compris la technologie d'onde millimétrique, qui est connue comme tueur de 5G.
Comparé à la tension sur allouer des ressources dans la bande Sub-6, l'onde millimétrique peut facilement allouer des ressources de largeur de bande au-dessus de 100MHz, même jusqu'à 400MHz ou à 800MHz. Basé sur de telles ressources abondantes de largeur de bande de fréquence, la vitesse sans fil de transmission de l'onde millimétrique 5G peut facilement dépasser Sub-6G par plusieurs fois.

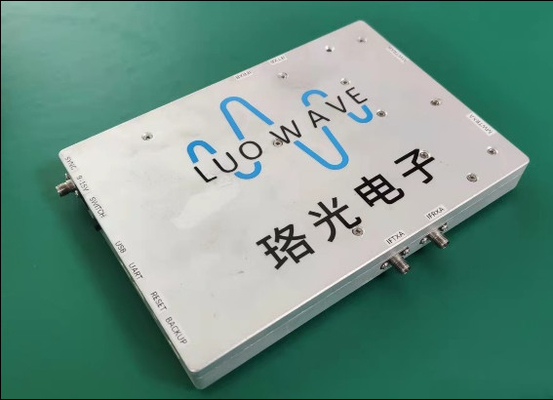

En tant que fournisseur de services professionnel de technologie de fabrication et d'application d'un appareil de radio, l'électronique de Luoguang est sortie une série de produits de DTS pour répondre aux divers besoins de Sub-6G. Le MWM39 est un module developpé récemment de l'optoélectronique de Luo pour répondre aux besoins du champ d'onde millimétrique et peut couvrir 37-40GHz. Ce module peut être utilisé avec ou seul avec des produits d'USRP.
Indicateurs et interfaces
| projet | index | remarque |
| Fréquence d'opération de rf | 37-40GHz | |
| Si la fréquence de l'opération est de fréquence moyenne | 3.1-4.2GHz | |
| Mode duplex | TDD | |
| Nombre de canaux d'inverseur | 2 | |
| Transmettez le canal | ||
| Si la puissance d'entrée maximum de la fréquence de fréquence médiane | dBm 5 | |
| Perte par insertion variable de fréquence de transmission | DB 8 | Valeurs typiques |
| Gagnez la dynamique | DB 35 | |
| Fausse suppression d'émission | 50dB | |
| Recevez le canal | ||
| Reçoit la puissance maximum | dBm 3 | |
| Recevez la perte par insertion variable de fréquence | DB 10 | Valeurs typiques |
| Gagnez la dynamique | 20dB | |
| Recevez la suppression de miroir | 35dB | |
| Bruit de phase |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| Interface de rf | 2.92mm-F | |
| Si l'interface de fréquence intermédiaire | SMA-F | |
| Interface de contrôle | UART | |
| tension | 12V | 9~15V |
| puissance | <15w> | |
| taille | 185*130*20mm | Le connecteur pas a inclus |
Le MWM39 peut être commandé individuellement par l'intermédiaire d'un PC avec une source performante intégrée de fréquence.
Schéma fonctionnel du module
Logiciel
Le module communique avec l'ordinateur serveur utilisant une porte série. Le logiciel employé par l'ordinateur serveur est écrit par le python, qui est simple pour utiliser et facile de commander le module. Ordinateur serveur software support Windows et des systèmes Linux.
