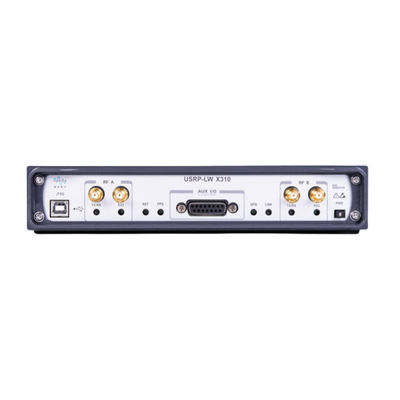

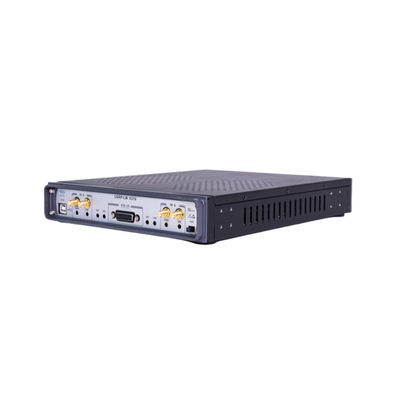

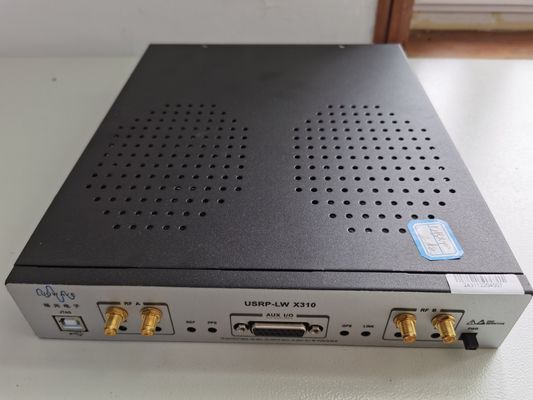

Le USRP-LW X310 est une plateforme radio logicielle définie par logiciel (SDR) haute performance et évolutive pour la conception et le déploiement de systèmes de communication sans fil de nouvelle génération.

L'architecture matérielle du USRP-LW X310 combine deux emplacements pour cartes filles à bande passante étendue avec une bande passante allant jusqu'à 160M de DC à 6 GHz. Il dispose de plusieurs interfaces haut débit au choix (ports PCIe, Gigabit/10 Gigabit Ethernet), ainsi que d'un FPGA Kintex-7 riche en ressources et programmable par l'utilisateur. Le USRP-LW X310 utilise un pilote UHD multiplateforme open source, avec un grand nombre de frameworks de développement, d'architectures de référence compatibles et de projets open source.

En tant que cœur de traitement numérique du USRP-LW X310, le FPGA XC7K410T assure une connectivité haut débit entre tous les composants majeurs, y compris le front-end RF, l'interface hôte et la mémoire DDR3. Le FPGA par défaut fournit tous les UHD pour le contrôle de la conversion numérique descendante et ascendante, le réglage fin de la fréquence et d'autres blocs de fonctions DSP. Les utilisateurs peuvent tirer parti de l'espace libre du FPGA Kintex-7 riche en ressources, ainsi que du framework de développement RFNoC pris en charge par USRP, pour développer et implémenter leurs propres modules de traitement DSP.

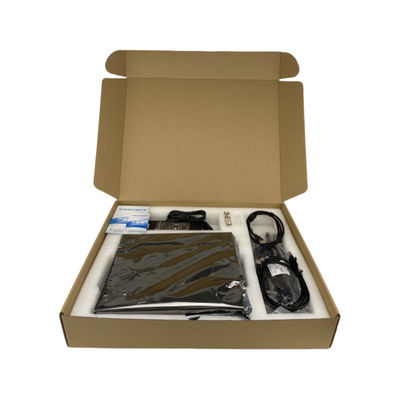

Le kit d'équipement USRP-LW X310 comprend :

• Une unité principale USRP-LW X310
• Câble Gigabit
• Adaptateur Gigabit SFP+
• Adaptateur secteur
• Câble JTAG USB2.0
• 4 câbles RF à connecteur SMA

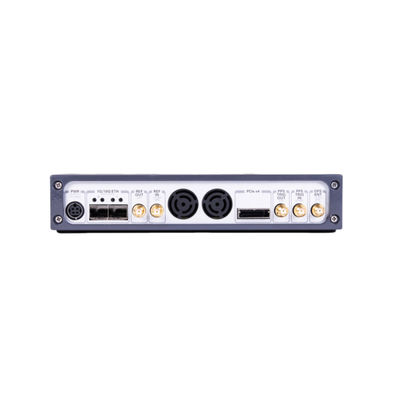

Le USRP-LW X310 offre une variété d'interfaces haut débit au choix. Sur le panneau de l'appareil, le port Gigabit Ethernet est l'un des moyens de connexion les plus simples et les plus couramment utilisés. Pour les applications nécessitant une bande passante étendue et une faible latence, telles que les études PHY/MAC, le X310 fournit une interface bus efficace PCIe x4 pour un fonctionnement déterministe. Lorsque l'application utilise l'enregistrement réseau ou le traitement multi-nœuds, le port 10 Gigabit est le meilleur choix.

Le USRP-LW X310 comprend de nombreuses fonctionnalités supplémentaires qui prennent en charge diverses applications sans fil. Dans la conception FPGA, la mémoire DDR3 de 1 Go sur la carte mère peut être utilisée pour la mise en mémoire tampon et le stockage des données. Le GPSDO interne en option fournit une référence de fréquence de haute précision lorsqu'il est synchronisé avec le système GPS avec un délai de synchronisation inférieur à 50 ns. L'interface GPIO permet aux utilisateurs de contrôler des composants externes tels que des amplificateurs et des commutateurs, de prendre en charge des entrées telles que des déclencheurs d'événements et d'observer des signaux de débogage. Le USRP-LW X310 comprend également un adaptateur JTAG interne qui permet aux développeurs de charger et de déboguer facilement de nouvelles images FPGA.
