| Nom De Marque: | Luowave |
| Numéro De Modèle: | UBX-LW 160MHZ |
| Nombre De Pièces: | 1 morceau |
| Prix: | USD |
| Délai De Livraison: | Marchandises de tache ou 30 jours |
| Conditions De Paiement: | T/T |

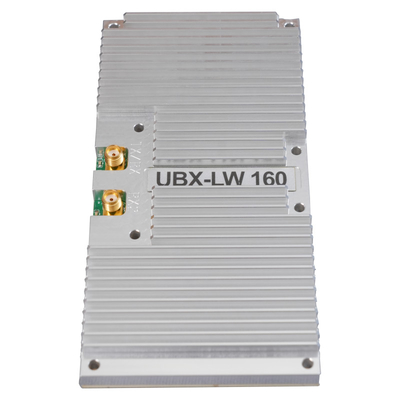

USRP Daughterboards UBX-LW 160MHZ
La carte mère UBX 160 est un émetteur-récepteur à large bande full-duplex qui couvre les fréquences de 10 MHz à 6 GHz avec une bande passante instantanée allant jusqu'à 160 MHz*.L'opération cohérente et alignée en phase sur plusieurs tableaux filiales UBX permet aux utilisateurs d'explorer les applications MIMO et de directionLa carte fille UBX 160 fonctionne de manière interchangeable avec d'autres cartes filles USRP et est compatible avec les appareils USRP de la série X.
Principales caractéristiques
1Couverture de fréquence: 10 MHz - 6 GHz
2La bande passante comprend: 160 MHz
3. Fonctionnement indépendant des fréquences TX et RX en plein duplex
4. Prise en charge de la synchronisation ou de l'étalonnage des phases
Description de la fonction:
L'UBX-LW est un émetteur-récepteur full-duplex qui fournit une RF de haute performance couvrant la plupart des segments de fréquence pour un alignement cohérent de phase dans les applications MIMO multicanal et de recherche de direction.La gamme de réglage de la bande passante fait de l'UBX-LW une application idéale qui couvre toutes les bandes de fréquences les plus courantes, couvrant la haute fréquence, très haute fréquence, cellulaire, radar et WIFI, et peut être utilisé pour la surveillance de l'ensemble de la bande d'intérêt.UBX-LW fonctionne en alternance avec les cartes USRP-LW pour une intégration transparente dans vos applications existantes.
N'hésitez pas à me contacter si vous avez besoin de plus d'informations.
Le projet de loi a été adopté par le Conseil de l'Europe.
Test du UBX-LW 160M
Description de l'environnement d'essai: des équipements de la société R&S sont utilisés pour les essais, le modèle est ZVL. Les équipements d'essai sont USRP-LW X310 et UBX-LW 160M.Les deux appareils sont reliés par un câble radio directementDiagramme de l'environnement d'essai:
Diagramme de connexion d'essai du transmetteur en boucle ouverte:
Diagramme de connexion de test de réception spontanée en boucle fermée:
Données de tests en boucle ouverte et en boucle fermée basées sur GNU RADIO COMPANION: 1. Suppression des porteurs et test de rejet d'image: fréquence centrale 10MHz, fréquence du signal de bande de base 10kHz, GAIN 9dB
Fréquence centrale 10 MHz, sortie graphique à gain maximum:
2Suppression des porteurs et test de rejet d'image: fréquence centrale 100 MHz, fréquence du signal de bande de base 10 kHz, GAIN 9 dB
Fréquence centrale 100 MHz, sortie graphique à gain maximum:
Fréquence centrale 100 MHz, spectre de test du transcepteur en boucle fermée et graphiques du domaine temporel
3Suppression des porteurs et test de rejet d'image: fréquence centrale 400 MHz, fréquence du signal de bande de base 10 kHz, GAIN 9 dB
Fréquence centrale 400 MHz, sortie graphique à gain maximum:
Fréquence centrale 400 MHz, spectre d'essai des émetteurs-récepteurs en boucle fermée et graphiques du domaine temporel
4Test de suppression des porteurs et de suppression des miroirs: fréquence centrale 800 MHz, fréquence du signal de bande de base 10 kHz, GAIN 9 dB
Fréquence centrale 800 MHz, sortie graphique à gain maximum:
Fréquence centrale 800 MHz, spectre de test des émetteurs-récepteurs en boucle fermée et graphiques de domaine temporel
5Suppression des porteurs et test de rejet d'image: fréquence centrale 2,4 GHz, fréquence du signal de bande de base 10 kHz, GAIN 9 dB
Fréquence centrale 2,4 GHz, sortie graphique à gain maximal:
Fréquence centrale 2,4 GHz, spectre de test des émetteurs-récepteurs en boucle fermée et graphiques de domaine temporel
6. Mesure du bruit de phase: fréquence centrale 1 GHz
N'hésitez pas à me contacter si vous avez besoin de plus d'informations.
Le projet de loi est en cours d'adoption.
